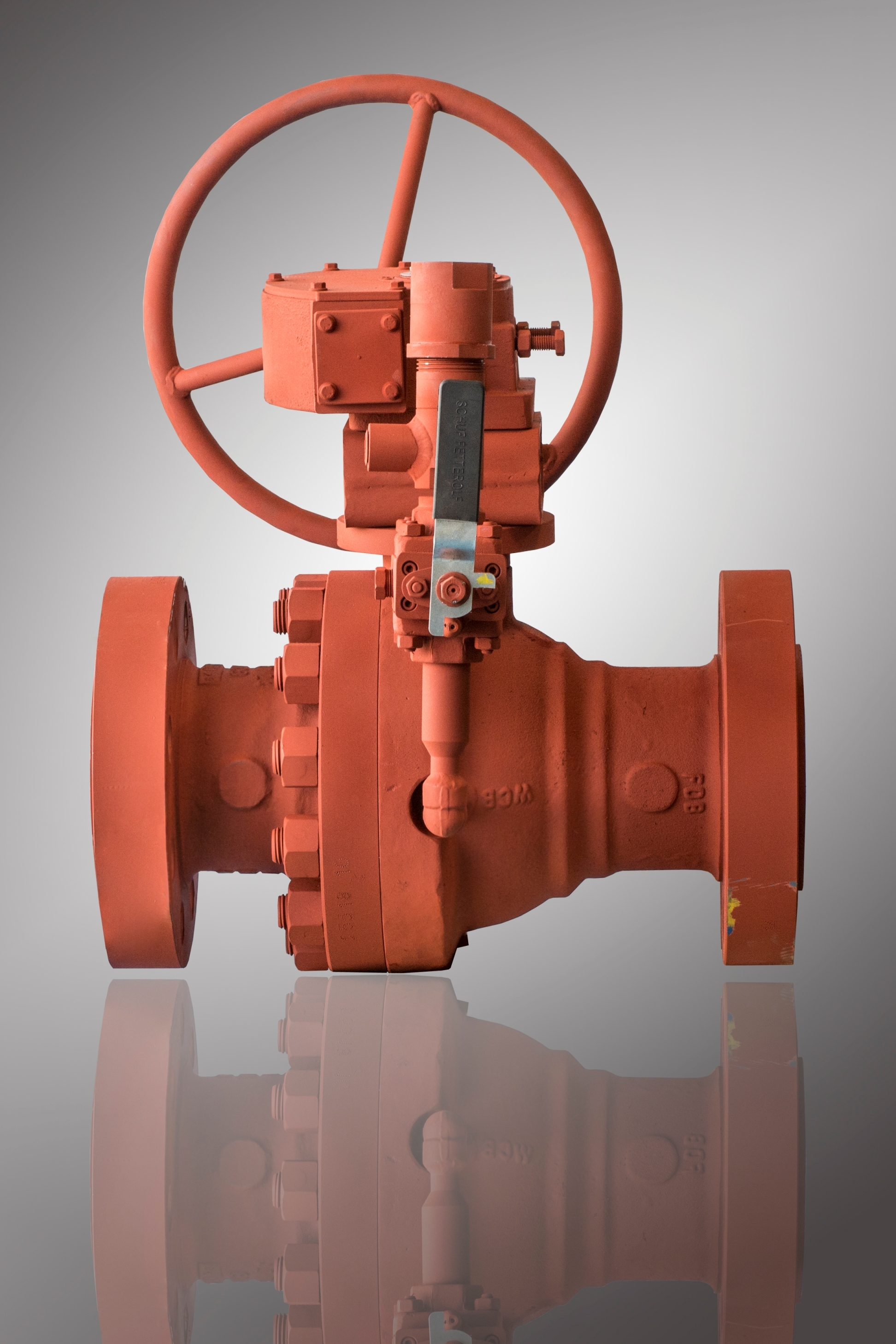

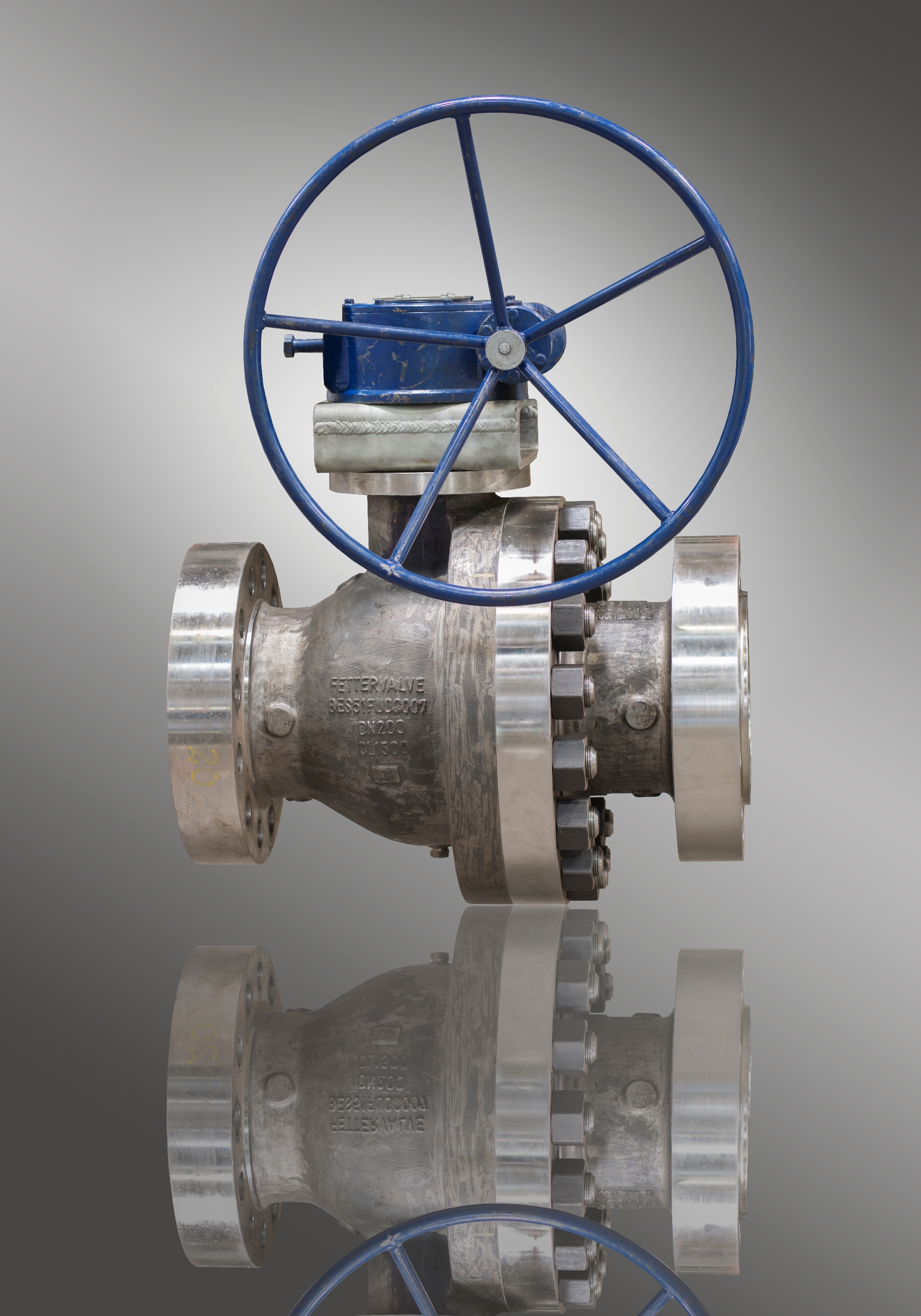

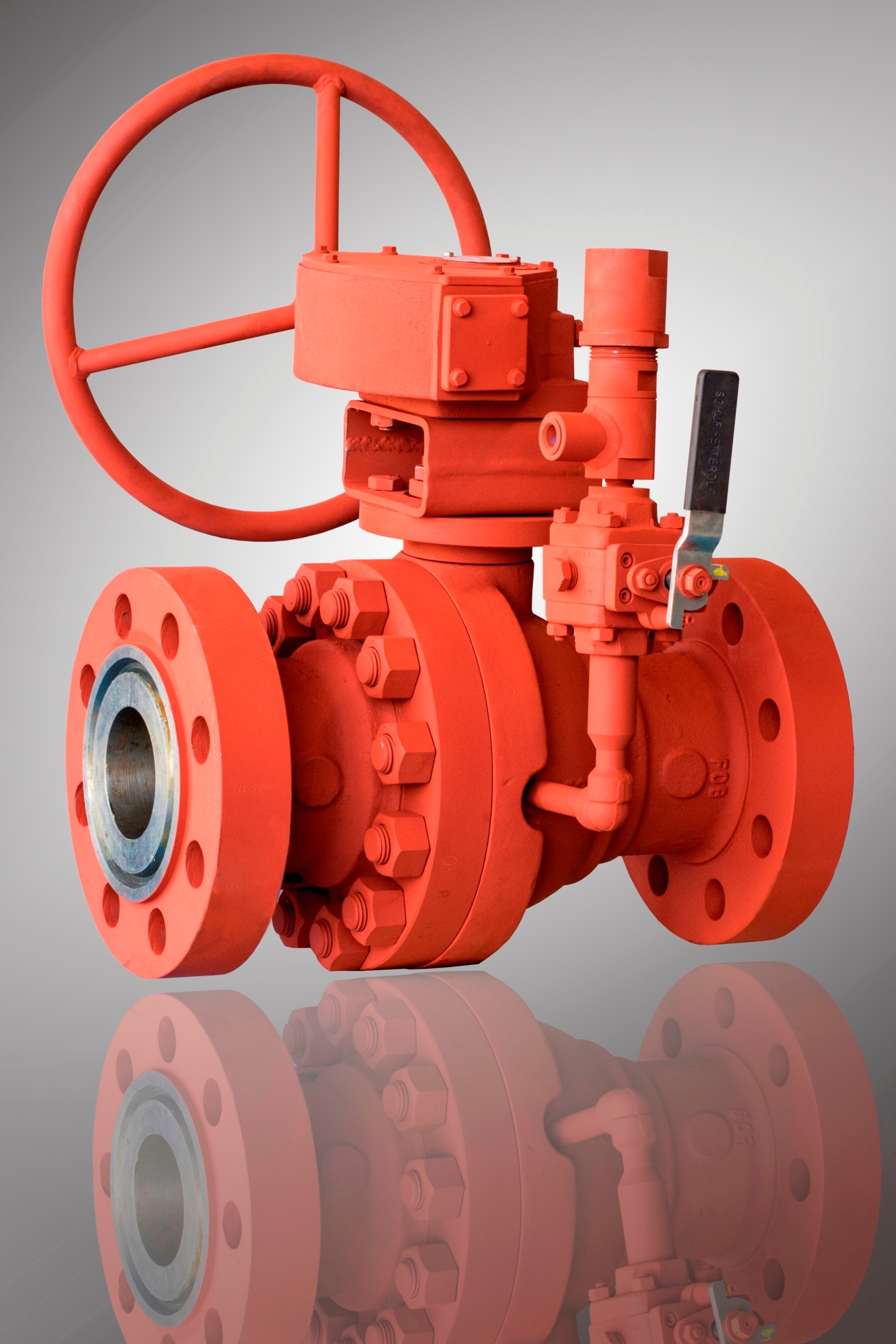

Válvula Esfera


As Válvulas Esfera da Fettervalve são projetadas para trabalhar em tubulações com os mais diversos tipos de fluidos e pressão de fluidos gasosos, líquidos, sólidos e misturas de fases. A válvula pode ser bipartida, tripartida, top entry ou monobloco, com vedação resiliente ou metal-metal.

Além disso, podem ser fornecidas para aplicações que necessitam da certifcação fire-safe (ISO 10497) e/ou baixa emissão fugitiva (ISO 15848-1) para fluidos tóxicos.

Os projetos são desenvolvidos a partir de normas construtivas internacionais, como API 6A, API 6D, ASME B16.34 e NBR 15827, para assegurar a segurança e qualidade das válvulas.

O know-how de décadas e as certificações ISO 9001API 6D, API Spec Q1, ONIP e CRCC Petrobras são resultado do nosso principal objetivo: QUALIDADE.


As válvulas esfera da Fettervalve possuem certificações especiais:

- Baixa Emissão Fugitiva (ISO 15848-1)

- Fire-Safe (ISO 10497)

- Monograma API 6D

- Homologação na Organização Nacional da Indústria do Petróleo - ONIP

- Homologação Petrobras - CRCC


Tipos de Válvulas Esfera Fabricadas pela Fettervalve:

A válvula esfera trunnion, diferente da válvula esfera flutuante, tem a esfera guiada pelos trunnions dentro da válvula, possibilitando trabalho numa gama maior de pressões utilizando vedação com sede resiliente, em materiais como Teflon (PTFE), Teflon Reforçado (RPTFE), Peek (Polieter Eter Cetona) , Delrin (Poliacetal), Devlon V-API, entre outros.


Bipartida - Esfera Flutuante ou Trunnion

Tripartida - Esfera Flutuante ou Trunnion

Top Entry - Esfera Trunnion

Monobloco - Esfera Flutuante


Diâmetros de passagem (Conforme API 6A / API 6D / ASME B16.34 / NBR 15827):

As válvulas esfera possuem uma ampla gama de diâmetros de passagem, de 1/4" (6,35 mm) até 72" (1828,8 mm)


Classes de Pressão (Conforme API 6A / API 6D / ASME B16.34 / NBR 15827):

150, 300, 600, 800, 900, 1500, 2500, 3000, 5000, 10000 e 15000.


Extremidades:

Flangeada* - ASME B16.5 e ASME B16.47
Butt Weld* (BW) - ASME B16.25
Socket Weld* (SW) - ASTM B16.11
NPT* - ASME B1.20.1

* Com opção de passagem reduzida.


Acionamento Manual:

- Alavanca

- Redutor de Torque com volante


Acionamento Automatizado:

- Atuador Pneumático - Acionamento através de ar comprimido

- Atuador Hidráulico - Acionamento através de fluido hidráulico

- Atuador Elétrico - Acionamento através de energia elétrica


Configurações de Estanqueidade:

As válvulas esfera podem ser configuradas com as seguintes configurações de estanqueidade:
- Efeito Pistão Simples (SPE - Single Piston Effect) - Vedação unidirecional com alívio automático à montante (DBB - Double Block and Bleed)
- Efeito Pistão Duplo (DPE - Double Piston Effect) - Vedação Bidirecional com dispositivo para alívio de pressão (DIB - Double Isolation and Bleed)
- DIB 2 (Double Isolation and Bleed - Self Relieving) - Vedação Unidirecional na sede Montante e Bidirecional na sede Jusante com alívio automático


Tipos de Vedação:

A vedação da válvula esfera ocorre quando o obturador (esfera) é assentado no anel sede*, gerando o bloqueio do fluido.

O assento esfera + anel sede pode ser metal-metal ou resiliente:
- Metal-Metal - A esfera gera vedação no contato com o anel sede metálico**.

A vedação metal-metal é recomendada para altas temperaturas, altas pressões e fluidos com sólidos em suspensão
- Resiliente - A esfera gera vedação no contato com o anel sede de material resiliente**, como: Teflon (PTFE), Teflon Reforçado (RPTFE), Peek (Polieter Eter Cetona) , Delrin (Poliacetal), Devlon V-API, entre outros.

A vedação resiliente é recomendada para aplicações de pressão e temperatura menos severas

* Os anéis sede podem possuir projeto especial fire-safe.

** A válvula  pode ter acoplado aos anéis sede: o'ring de Viton (FKM), Buna-N (Borracha Nitrílica) ou Selos Energizados por Mola (Lip Seal).


Sistemas Especiais de Acionamento:

Atuador Pneumático

As válvulas com atuadores pneumáticos possuem seu acionamento (abertura e fechamento) automatizados, através de atuador conectado a fonte de ar comprimido normalmente a uma pressão de 4 a 8 Bar (40 a 80 kgf/cm²).

A Válvula Esfera com atuador pneumático gera vantagens importantes como:

- Acionamentos rápidos e precisos

- Baixo Custo e curto prazo de entrega

- Manutenção rápida e barata

- Não necessita de energia elétrica para que seja realizado o acionamento da válvula

- Se utilizado junto a um Acumulador de Energia (Tanque Pulmão), não é necessário ter linha de ar comprimido

- O atuador pneumático pode atender os requisitos:

Certificação Inmetro do atuador pneumático

Homologação Petrobras - CRCC do fabricante do atuador pneumático


Atuador Hidráulico

As válvulas com atuadores hidráulicos possuem seu acionamento (abertura e fechamento) automatizados, através de atuador conectado a fonte de fluido hidráulico.

A Válvula Esfera com atuador hidráulico gera vantagens importantes como:

- Acionamentos rápidos e precisos

- Torque Elevado para válvulas grandes e de alta pressão, que necessitam de maior força para acionamento

- Baixo Custo e curto prazo de entrega

- Não necessita de energia elétrica para que seja realizado o acionamento da válvula

- O atuador hidráulico pode atender os requisitos:

Certificação Inmetro do atuador hidráulico

Homologação Petrobras - CRCC do fabricante do atuador hidráulico


Atuador Elétrico

As válvulas com atuadores elétricos possuem seu acionamento (abertura e fechamento) automatizados, através de atuador conectado a fonte de energia elétrica para alimentação.

A Válvula Esfera com atuador elétrico gera vantagens importantes como:

- Acionamentos rápidos e precisos

- Melhor controle da linha através de painéis de controle eletrônicos

- Menor número de funcionários para operações

- O atuador elétrico pode atender os requisitos:

Grau de Proteção: IP 65, IP 66, IP 67 ou IP 68

Zonas: 0, 1 ou 2

Tipos de Proteção: Ex d, Ex e, Ex n ou Ex i

Grupos: I (1), IIA (2A), IIB (2B), IIC (2C)

Classes de Temperatura: T1, T2, T3, T4, T5 ou T6

Certificação Inmetro do atuador elétrico

Homologação Petrobras - CRCC do fabricante do atuador elétrico


Acessórios de Acionamento Especiais:

Painéis Pneumáticos:

Todas as válvulas on-off da Fettervalve equipadas com atuadores pneumáticos e hidráulicos podem ser configuradas com painéis pneumáticos, para obter maior nível de precisão ao acionamento da válvula, elevando a automatização da linha.

Os painéis pneumáticos montados nas válvulas da Fettervalve podem ser configurados com:

- Válvula Solenóide

- Indicador de Posição

- Chave Fim de Curso

- Filtro Regulador

- Válvula de Segurança

- Acumulador de Energia (Tanque Pulmão)

 As válvulas com painel pneumático podem ser desenvolvidas para atendimento dos requisitos:

Grau de Proteção: IP 65, IP 66, IP 67 e IP 68

Zonas: 0, 1 e 2

Tipos de Proteção: Ex d, Ex e, Ex n e Ex i

Grupos: I (1), IIA (2A), IIB (2B), IIC (2C)

Classes de Temperatura: T1, T2, T3, T4, T5 e T6


Configurações Especiais:

Além das configurações básicas descritas acima, podemos configurar nossas válvulas com:
- Selos Energizados por mola (Lip Seals) acoplados aos anéis sede para trabalho em altas temperaturas e pressões (inclusive fire-safe)
- Revestimento Orgânico em Halar (ECTFE) para gerar alta resistência a corrosão no interno da válvula
- Revestimento de Poliuretano (PU) para gerar alta resistência a abrasão no interno da válvula
- Revestimento de Stellite na esfera (obturador) para obtenção de maior dureza e resistência a abrasão
- Acoplamento de Indicador de Posição, Válvula Solenóide e instrumentação especial com certificações de invólucro Ex d, Ex e, Ex i ou Ex n e graus de proteção IP 65, IP 66, IP 67 ou IP 68, para as mais severas aplicações
- Acoplamento de Atuador Elétrico para automatização da linha

- Acomplamento de Acumulador de Energia (Tanque Pulmão) em válvulas esfera com atuador pneumático
- Montagem Top Entry, onde a esfera é inseriada no topo do corpo

- Construção trunnion ou flutuante com vedação resiliente ou metal-metal

- Revestimento de Carboneto de Tungstênio (Tungten Carbide) na esfera e anéis sede para resistência a extrema abrasão
- Revestimento de Níquel Químico ou Cromo Duro nas esferas, afim de obter maior dureza e resistência a corrosão
- Corpo, Tampa e Castelo totalmente soldados

- Castelo Estendido para aplicações submersas e subterrâneas (Muito utilizado em aplicações de Válvulas Top Entry e Operações de Criogenia)
- Injeção de Selante
- Conexões Adicionais: By-Pass, Vent e Dreno
- Extremidades com extensão - Niple estendido biselado (BW) - Muito utilizado em válvulas Top entry
- Orifício de sangria no obturador (esfera)
- Obturador (esfera) aliviado para diminuição do peso da válvula

- Certificação de Baixa Emissão Fugitiva (ISO 15848-1)

- Certificação Fire-Safe (ISO 10497)

- Homologação Petrobras - CRCC


Algumas vantagens das Válvulas Esfera da Fettervalve são:

→ Ampla gama de diâmetro nominal (De Ø1/4" a Ø72")

→ Ampla gama de classes de pressão (150#, 300#, 600#, 800#, 900#, 1500#, 2500#, 3000#, 5000#, 10000# e 15000#)

→ Opção de montagem Top Entry

→ Opção de construção flutuante metal-metal (para altas temperaturas e fluidos abrasivos)

→ Grande diversidade de materiais (Aço Carbono, Aço Liga, Aço Inox, Aço Inox Duplex, Ligas de Níquel e outros)

→ Abertura e Fechamento Rápidos (1/4 de volta)

→ Passagem plena ou reduzida

→ Excelente estanqueidade em alta pressão;

→ Perda de carga quase desprezível

→ Possibilidade de acoplamento de painel pneumático

→ Certificação de Baixa Emissão Fugitiva (ISO 15848-1)

→ Certificação Fire-Safe (ISO 10497)

→ Homologação na Organização Nacional da Indústria do Petróleo - ONIP

→ Monograma API 6D

→ Homologação Petrobras - CRCC


Norma Construtiva

API 6A/ API 6D /ASME B16.34 /NBR 15827

Tipos de ConstruçãoBipartida, Tripartida, Top Entry ou Monobloco
Apoio do Obturador (Esfera)Trunnion ou Flutuante

Classes de Pressão

150# a 15000#

Diâmetros de Passagem

Ø1/4” a Ø72”

Extremidade – Flange

ASME B16.5 / B16.47

Extremidade – BW

ASME B16.25

Extremidade – NPT

ASME B1.20.1

Extremidade – SW

ASME B16.11

Vedação

Metal-Metal / Teflon / Teflon Reforçado/ Delrin / Peek/ Devlon V-API

Certificação Fire-Safe

ISO 10497

Certificação Emissão Fugitiva

ISO 15848-1

Homologação Petrobras - CRCC

7000047881-1

Materiais de Fabricação para Válvula Esfera Fundida:

As válvulas da Fettervalve podem ser fabricadas em Aço carbono, Aço inoxidável, Duplex/Super Duplex, Inconel, Monel, Hastelloy, Titânio, Ferro Fundido, entre outros sob consulta:

Liga Fundida de Aço Carbono Para Alta Temperatura:
ASTM 216 GR WCA

ASTM 216 GR WCB (SAE 1020 - 1030)

ASTM 216 GR WCC

Liga Fundida de Aço Carbono Ligado Para Alta Temperatura:
ASTM A217 GR WC1

ASTM A217 GR WC4

ASTM A217 GR WC5

ASTM A217 GR WC6

ASTM A217 GR WC9

ASTM A217 GR WC11

ASTM A217 GR C5

ASTM A217 GR C12

ASTM A217 GR C12A

Liga Fundida de Aço Carbono Ligado Para Baixa Temperatura:
ASTM A352 GR LCA

ASTM A352 GR LCB

ASTM A352 GR LCC

ASTM A352 GR LC1

ASTM A352 GR LC2

ASTM A352 GR LC2-1

ASTM A352 GR LC3

ASTM A352 GR LC4

ASTM A352 GR LC9

ASTM A352 GR CA6NM

Liga Fundida de Aço Inoxidável Austenítico:
ASTM A351 GR CF3 (AISI 304L)

ASTM A351 GR CF8 (AISI 304)

ASTM A351 GR CF3M (AISI 316L)

ASTM A351 GR CF8M (AISI 316)

ASTM A351 GR CF3MN

ASTM A351 GR CF8C (AISI 347)

ASTM A351 GR CF10 (AISI 304H)

ASTM A351 GR CF10M

ASTM A351 GR CH8

ASTM A351 GR CH10

ASTM A351 GR CH20

ASTM A351 GR CK20

ASTM A351 GR HK30

ASTM A351 GR HK40

ASTM A351 GR CN7M

ASTM A351 GR CN3MN

ASTM A351 GR CG8M (AISI 317)

ASTM A351 GR CG3M (AISI 317L)

Liga Fundida de Aço Inoxidável Martensítico (Para peças internas da válvula):
ASTM A217 GR CA15 (AISI 410)

ASTM A182 GR. F6A (AISI 410 Forjado)

ASTM A743 GR CA40 (AISI 420)

Liga Fundida de Aço Inoxidável Duplex:
ASTM A995 GR 1B

ASTM A995 GR 2A

ASTM A995 GR 3A

ASTM A995 GR 4A (F51)

Liga Fundida de Aço Inoxidável Super Duplex:
ASTM A995 GR 5A (F53)

ASTM A995 GR 6A (F55)

ASTM A995 GR 7A

Ferro Cinzento Fundido:
ASTM A126 CL B


Materiais de Fabricação para Válvula Esfera Forjada:

Liga Forjada de Aço Carbono Para Alta Temperatura:
ASTM A105 (SAE 1020 - 1030)

Liga Forjada de ​Aço Carbono Ligado para Alta Temperatura

ASTM A182 GR F5

ASTM A182 GR F54A

ASTM A182 GR F91

ASTM A182 GR F11

ASTM A182 GR F22

Liga Forjada de ​Aço Carbono Ligado Para Baixa Temperatura:

ASTM A350 GR LF1

ASTM A350 GR LF2

ASTM A350 GR LF3

ASTM A350 GR LF5

ASTM A350 GR LF6

ASTM A350 GR LF9

ASTM A350 GR LF787

Liga Forjada de ​Aço Inoxidável Austenítico:
ASTM A182 GR F304

ASTM A182 GR F304H

ASTM A182 GR F304L

ASTM A182 GR F316

ASTM A182 GR F316L

ASTM A182 GR F316Ti

ASTM A182 GR F317

ASTM A182 GR F317L

Liga Forjada de ​Aço Inoxidável Duplex/ Super Duplex:
ASTM A182 GR F51

ASTM A182 GR F53

ASTM A182 GR F55


Materiais Especiais para fabricação de corpo/tampa ou peças internas:

Inconel 600, Inconel 617, Inconel 625, Inconel 690, Inconel 718 e Inconel X-750

Hastelloy B-2, Hastelloy B-3 e Hastelloy C-4, Hastelloy C2000, Hastelloy C22 e Hastelloy C276

Monel 400, Monel 401, Monel 404, Monel K500 e Monel 405

Titânio F67, Titânio F136, Titânio Grau 2, Titânio Grau 5 e Titânio Grau 7

Aço Inoxidável 17-4 PH (ASTM A564 TP 630)

Alloy 20

Aços Inoxidáveis Austeníticos Especiais: AISI 316Ti, 317, 317L, 347, 660 e 904L
